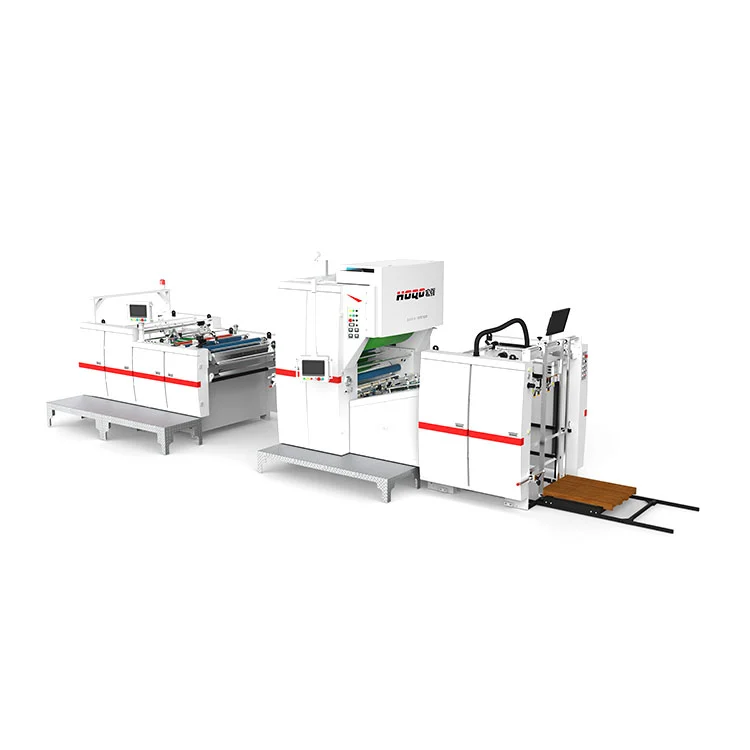

آلة تصفيح سكين القرص العمودي الأوتوماتيكية

باعتبارها شركة رائدة في تصنيع وتوريد آلات الترقق في الصين، تركز Hongqiang على البحث والتطوير وإنتاج آلة تصفيح القرص العمودي الأوتوماتيكية. تتميز موديلات ZDFM-A لدينا بمستوى عالٍ من الأتمتة، مما يتيح التشغيل الآلي الكامل للعملية (التغذية التلقائية، واللصق، والتصفيح، والقطع، والتكديس) بلمسة زر واحدة.

إرسال استفسار

وصف المنتج

يتم تجميع التغذية واللصق والتصفيح والقطع والتكديس معًا في تسلسل يتم تشغيله بواسطة زر ضغط على آلة تصفيح القرص العمودي الأوتوماتيكية (ZDFM-A). بفضل محركات المؤازرة المزدوجة واختيار أوضاع الطلاء أو الطلاء المسبق، تعمل الماكينة في نطاق سرعة يتراوح بين 20-100 م/دقيقة. تم ترتيب أقسامها الوظيفية الأربعة - التغذية، والتصفيح، والقص، والتسليم - لنقل الورق من الإدخال إلى التجميع النهائي. يتوافق الجهاز مع BOPP وأنواع الأفلام القياسية الأخرى، وقد يوفر تصميمه العام أسلوبًا متوازنًا لإخراج التصفيح المتسق. هذا الموديل متوفر من شركة Hongqiang كجزء من مجموعة آلات الترقق الخاصة بها.

معلمة المنتج (المواصفات)

اسم النموذج	زدفم-1100A	*ZDFM-11001250A**	*ZDFM-12501450A**	*ZDFM-13501650A**
الحد الأقصى لحجم الورقة الورقية (العرض * الطول)	1080*880 مللي متر	1080 مم * 1250 مم	1200 مم * 1450 مم	1300 مم * 1650 مم
دقيقة. حجم ورقة الورق (العرض * الطول)	350*280 مللي متر	350 مم * 280 مم	350 مم * 280 مم	350 مم * 280 مم
سرعة الترقق	20-100 م/دقيقة (التحكم المؤازر)	20-100 م/دقيقة (التحكم المؤازر)	20-100 م/دقيقة (التحكم المؤازر)	20-100 م/دقيقة (التحكم المؤازر)
سمك الورق	80-550 جرام/㎡	80-550 جرام/㎡	80-550 جرام/㎡	80-550 جرام/㎡
قوة الإنتاج	23 كيلو واط	23 كيلو واط	25 كيلو واط	25 كيلو واط
إجمالي الطاقة	70 كيلو واط	70 كيلو واط	73 كيلو واط	73 كيلو واط
إمدادات الهواء	1000 لتر/دقيقة 0.8 ميجا باسكال	1000 لتر/دقيقة 0.8 ميجا باسكال	1000 لتر/دقيقة 0.8 ميجا باسكال	1000 لتر/دقيقة 0.8 ميجا باسكال
مزود الطاقة	380 فولت، 50 هرتز / 3P4W	380 فولت، 50 هرتز / 3P4W	380 فولت، 50 هرتز / 3P4W	380 فولت، 50 هرتز / 3P4W

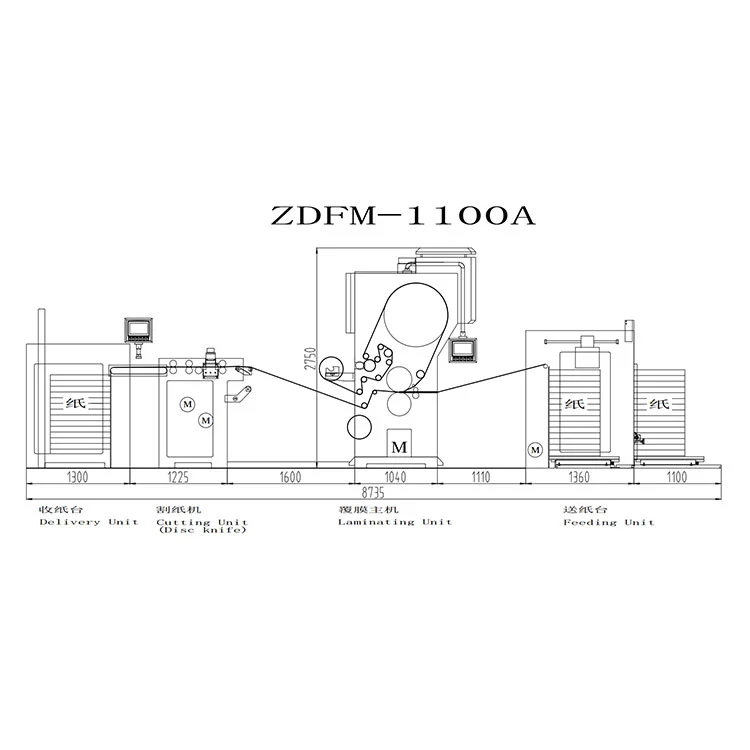

الأبعاد الكلية (الطولالعرضالارتفاع)	873522002750 مللي متر	1021522002750 مللي متر	1122023502750 مللي متر	1222024502750 مللي متر
وزن	≈7600 كجم	≈7900 كجم	≈8600 كجم	≈9000 كجم
تداخل الدقة	≥+1.5 ملم	± ± 1.5 ملم	± ± 1.5 ملم	± ± 1.5 ملم
سماكة طبقة قاعدة الماء (المشتركة)	0.8/1.0/1.2/1.5	0.8/1.0/1.2/1.5	0.8/1.0/1.2/1.5	0.8/1.0/1.2/1.5
سمك الغراء المشترك	4-10 جم/م²	4-10 جم/م²	4-10 جم/م²	4-10 جم/م²
سماكة طبقة الغراء المسبقة الطلاء (عادي)	15-35 ميكرومتر	15-35 ميكرومتر	15-35 ميكرومتر	15-35 ميكرومتر
ارتفاع التغذية بدون توقف	1100 ملم	1100 ملم	1100 ملم	1100 ملم
ارتفاع ورق المجمع (بما في ذلك الباليت)	1250 ملم	1250 ملم	1250 ملم	1250 ملم
حاوية	40HQ	40HQ	40HQ	40HQ
رمز النظام المنسق	8439300000	8439300000	8439300000	8439300000
توافق المواد	أفلام OPP، BOPP؛ ركائز الورق؛ مواد التعبئة والتغليف الصلبة	أفلام OPP، BOPP؛ ركائز الورق؛ مواد التعبئة والتغليف الصلبة	أفلام OPP، BOPP؛ ركائز الورق؛ مواد التعبئة والتغليف الصلبة	أفلام OPP، BOPP؛ ركائز الورق؛ مواد التعبئة والتغليف الصلبة

الوظيفة والميزات:

1. الامتثال للمعايير الوطنية

التكوين الميكانيكي الهندسي مع أنظمة السلامة المعتمدة وفقًا للمعايير الصناعية عالية التقنية في الصين.

2. الاستقرار الذي لا يتزعزع

يوفر الإطار عالي الصلابة من الحديد الزهر منصة منخفضة الرنين للأحمال الثقيلة المستمرة، والتي تم تصنيفها بعمر افتراضي يتجاوز 20 عامًا.

3. تغذية الورق بدقة

توفر وحدة التغذية الدقيقة مع التحكم المؤازر نقلًا مقاومًا للتكدس للوسائط من خلال الضبط الذاتي التكيفي.

4. تقنية المحاذاة الذكية

توفر المحاذاة المؤازرة موثوقية تسجيل تبلغ ± 1.5 مم للحصول على لمسة نهائية متسقة للحافة.

5. قلب التسخين – أسطوانة كهرومغناطيسية مقسمة إلى 3 مناطق

تسخين سريع: يصل إلى 100 درجة مئوية خلال 5 دقائق تقريبًا - وهو متقدم بشكل كبير على أداء الأسطوانة التقليدية.

الاتساق الحراري: يحافظ على تطبيق الغراء بشكل متساوٍ لتحسين جودة سطح التصفيح بسرعات عالية.

التشغيل الذكي للطاقة: للعروض التي تقل عن أو يساوي 720 مم، يتم تشغيل المنطقة 2 فقط، مما يقلل من استهلاك الطاقة بحوالي 33%.

تقليل التآكل: تساعد أنماط التسخين المركزة في الحفاظ على سلامة الأسطوانة المطاطية وتقليل تكرار الخدمة.

6. أوضاع التشغيل الذكية

ZDFM-A: سير عمل مؤتمت بالكامل يغطي التغذية واللصق والتصفيح وضخ الضغط وتخفيفه والقطع والتكديس.

ZDFM-S: إعداد المعلمات المساعدة - أدخل أحجام الورقة على واجهة HMI، وتقوم الوحدات المؤازرة الـ 14 بمحاذاة نفسها ذاتيًا في دقيقة واحدة تقريبًا.

7. إنتاجية خالية من التوقف

تعمل آلية تغيير اللوحة المستمرة على تقليل وقت التوقف عن العمل ويمكن أن تزيد الإنتاجية بشكل كبير.

8. التحكم في العمليات في الوقت الحقيقي

تسمح كاميرا الرؤية الخلفية المدمجة واتصال إنترنت الأشياء بالتشخيص عن بعد في أي لحظة.

9. المكونات الأساسية من قادة العالم

الأنظمة الكهربائية: شنايدر إلكتريك (فرنسا)، أومرون (جب).

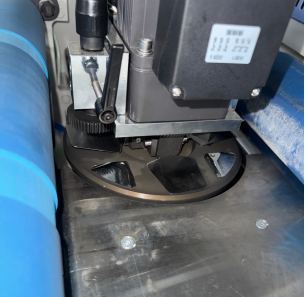

جهاز سكين القرص (قياسي)

1.سكين القرصمجهزة4 شفرات، والتي يمكن أن تقطع الفيلم فيالموضع المشترك للمنتجبواسطةتدوير جهاز سكين القرص.

2.القطع الأفقييمكن قطع الفيلم بشكل أفضل بدونإتلاف سطح الورق، يتم التحكم فيه بواسطة أمحول تردد منفصل، ويمكن اختيار السرعة بحرية للتعامل مع المواقف المختلفة.

جهاز قطع عجلة الطحن (قياسي)

1.القطع عجلة الطحن‌يطحن بكفاءةسطح الفيلم في اللفةدون الإضرار بالطبقة المطبوعة. إنه يتعاون مع بكرات الارتداد‌، مما يتيحrالفصل السريع للمادة. ‌مناسبة بشكل خاص لمعالجة المواد اللاصقة الحساسة للضغط (PSA).

2.البكرات ترتديتبنى أآلية سحب الورق ذاتية التطوير، والذي يستخدمفرق السرعةلكسر بسرعةالفيلم وفصل الورقة. ويحقق المنتجلا يوجد فيلم ذيل ولا فيلم لفة.

التعليمات

س1: ما هما وضعي الترقق وكيف أختار بينهما؟

A1: تدعم الآلة وضع الطلاء (الغراء المائي المطبق والمجفف) ووضع الطلاء المسبق (الفيلم الملصق مسبقًا، الحرارة فقط). يعتمد اختيارك على مدى توفر الفيلم وتكلفة المواد النهائية - حيث تتعامل آلة تصفيح القرص العمودي الأوتوماتيكية مع كليهما بمرونة.

س2: ما الفرق بين تشغيل الطراز A والطراز S؟

A2: يوفر الطراز A أتمتة بلمسة واحدة للتغذية واللصق والضغط والقطع والتكديس. يستخدم الطراز S حجم ورقة إدخال HMI لمعايرة موقع تغذية المواد تلقائيًا في أقل من دقيقة واحدة. توفر آلة تصفيح سكين القرص العمودي الأوتوماتيكية كلا الخيارين لتناسب مستويات المهارات المختلفة.

س 3: كيف يمكن لأسطوانة التسخين الكهرومغناطيسي ذات 3 مناطق توفير الطاقة؟

A3: بالنسبة للألواح التي يقل حجمها عن أو يساوي 720 مم، يتم تنشيط المنطقة الوسطى فقط، بينما يتم إغلاق المنطقتين الجانبيتين. وهذا يمكن أن يقلل من استهلاك الطاقة بنسبة تصل إلى 60% مقارنة بتدفئة المنطقة الكاملة، دون المساس بجودة التصفيح.

س 4: كيف يعمل نظام تغيير اللوحة بدون توقف على تحسين الإنتاجية؟

ج4: يتم تبديل نظام تكديس الدرج المزدوج تلقائيًا عندما يكون الدرج الرئيسي ممتلئًا، مما يسمح بالتشغيل المستمر دون توقف الماكينة. وهذا يساعد في الحفاظ على الإنتاجية خلال فترات طويلة.

س 5: لماذا يعتبر الإطار الرئيسي المصنوع من الحديد الزهر مفيدًا للاستخدام على المدى الطويل؟

A5: يقلل الهيكل المصنوع من الحديد الزهر من الاهتزاز ويحافظ على الثبات بسرعة عالية حتى في ظل الأحمال الثقيلة. تعتبر آلة تصفيح سكين القرص العمودي الأوتوماتيكية استثمارًا دائمًا.
